Pompe con Camicia di Riscaldamento Serie CR: L’Eccellenza Ingegneristica per Fluidi Complessi

Nel panorama dell’ingegneria di processo e della fluidodinamica industriale, la gestione dei fluidi ad alta densità rappresenta una sfida tecnica di prim’ordine. Quando ci si allontana dal comportamento dei liquidi standard e si entra nel dominio dei fluidi non newtoniani e ad alta viscosità, le tradizionali dinamiche di pompaggio vengono stravolte.

La criticità maggiore si riscontra nel pompaggio fluidi solidificanti, ovvero quei materiali – come il bitume, le resine o i polimeri pesanti – che allo stato naturale e a temperatura ambiente si presentano sotto forma solida o semi-solida. Per poter essere movimentati all’interno di un impianto produttivo, questi fluidi richiedono un rigoroso e costante innalzamento delle temperature.

Fin dal 1955, Pompe Casali affianca gli ingegneri di impianto e i direttori di produzione nella risoluzione di queste complesse sfide fluidodinamiche. Da questa profonda e storica esperienza manifatturiera italiana nasce la Serie CR, la linea ammiraglia di macchine volumetriche progettata specificamente per dominare i problemi termici di pompaggio e garantire continuità nei processi industriali più gravosi, affermandosi come il gold standard per il settore asfalti e petrolchimico.

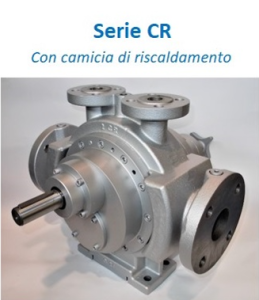

Serie CR: L’importanza ingegneristica della camicia di riscaldamento totale

Il cuore tecnologico e l’elemento distintivo di questa linea risiede nella sua architettura termodinamica. La Serie CR raccoglie le pompe con camicia di riscaldamento (o pompe incamiciate), progettate per mantenere il fluido alla sua esatta temperatura di scorrimento.

In ambito industriale, molte soluzioni sul mercato offrono un riscaldamento parziale (spesso limitato a una singola flangia o al coperchio frontale). Tuttavia, dal punto di vista ingegneristico, un riscaldamento non uniforme genera “punti freddi” all’interno della camera volumetrica.

In questi punti, i fluidi che solidificano a temperatura ambiente tendono a cristallizzare, innescando un attrito fatale che porta al blocco degli ingranaggi, al surriscaldamento del motore elettrico o alla rottura dei giunti di accoppiamento.

La soluzione ingegnerizzata da Pompe Casali è radicale ed efficiente: le intercapedini della camicia termica per pompe della Serie CR avvolgono completamente la camera di pompaggio.

Che vengano alimentate a olio diatermico, vapore o acqua surriscaldata, queste camicie totali garantiscono un trasferimento termico radiale ed estremamente omogeneo. Senza questo preriscaldamento preventivo e costante dell’intera massa metallica, l’avviamento della macchina risulterebbe impossibile. Avvolgendo la totalità del corpo pompa, si abbattono i tempi di start-up dell’impianto e si azzera il rischio di shock termici e meccanici.

Precisione e Affidabilità: Dal travaso al dosaggio

Gli impianti di processo chimico e petrolchimico non si limitano a spostare materia da un punto A a un punto B, ma richiedono un controllo volumetrico assoluto. La Serie CR eccelle per la sua doppia anima operativa, rivelandosi la macchina perfetta per le operazioni congiunte di travaso e dosaggio fluidi viscosi.

1. Operazioni di Travaso: Grazie alla robustezza della meccanica ad ingranaggi e alle ampie bocche flangiate (disponibili in configurazione verticale e parallela), le pompe Serie CR garantiscono lo svuotamento o il riempimento rapido di grandi serbatoi di stoccaggio, assicurando portate elevate e costanti nel tempo, indipendentemente dalle contropressioni della linea.
2. Operazioni di Dosaggio: Oltre ai volumi, la Serie CR domina la precisione. Le tolleranze costruttive centesimali degli ingranaggi Casali fanno sì che, ad ogni giro dell’albero, corrisponda un volume di fluido spostato matematicamente esatto. Modulando i giri del motore (ad esempio tramite un inverter), la pompa si trasforma in uno strumento di altissima precisione per il dosaggio volumetrico a caldo in linea, essenziale per la miscelazione di polimeri, additivi e mastici bituminosi.

Soluzioni avanzate per pompe per fluidi fortemente abrasivi

Se il controllo delle temperature è vitale, la gestione dell’usura meccanica non è da meno. Nell’industria pesante, e in particolare nella lavorazione del bitume modificato (Spesso additivato con polimeri, filler minerali o polveri), il fluido pompato agisce come una vera e propria pasta smerigliatrice sulle pareti interne della macchina. Il solo calore non basta a garantire l’efficienza: serve una metallurgia superiore.

Per rispondere a questa minaccia, le pompe ad ingranaggi della Serie CR sono disponibili in versioni speciali appositamente sviluppate per il trattamento di fluidi fortemente abrasivi.

Queste pompe industriali per bitume impiegano materiali sottoposti a severi trattamenti termici di indurimento superficiale. I profili degli ingranaggi sono ingegnerizzati per minimizzare l’attrito di strisciamento e aumentare la resistenza all’usura. L’adozione di queste configurazioni speciali si traduce in un abbattimento drastico dei costi di manutenzione e in un decisivo prolungamento della vita utile dell’intero impianto produttivo.

Efficienza senza compromessi: Affidati ai tecnici Casali

La Serie CR unisce gestione termica totale, precisione volumetrica e resistenza meccanica. Per questo rappresenta una scelta sicura, affidabile e performante per l’industria del bitume e dei fluidi critici.

Se devi progettare un nuovo impianto o risolvere i colli di bottiglia di una linea esistente causati dal blocco delle pompe, non accettare compromessi. Affidati all’esperienza decennale del Made in Italy: contatta il nostro ufficio tecnico. I nostri ingegneri analizzeranno il tuo P&ID, le curve di viscosità del tuo prodotto e il grado di abrasività per dimensionare la Serie CR perfetta per le tue esigenze.

FAQ – sulla Serie CR

1. Perché la camicia di riscaldamento della Serie CR è superiore a soluzioni tradizionali?
   A differenza delle resistenze esterne o dei pannelli radianti che scaldano solo porzioni della macchina, la camicia di riscaldamento della Serie CR è ricavata per fusione e avvolge completamente la camera di pompaggio volumetrica. Questo assicura che non vi sia alcun punto freddo interno in cui il fluido possa solidificarsi, garantendo un trasferimento termico totale e omogeneo.
2. Quali fluidi richiedono obbligatoriamente questa tipologia di pompa?
   È d’obbligo per tutti i fluidi che solidificano a temperatura ambiente o la cui viscosità a freddo risulta così elevata da renderne impossibile l’aspirazione. Gli esempi tipici includono bitume stradale, bitumi modificati, paraffine, resine sintetiche, colle industriali e determinati grassi o melasse.
3. Come fa una pompa ad ingranaggi a fare sia “travaso” che “dosaggio”?
   Il principio di funzionamento volumetrico ad ingranaggi è linearmente proporzionale: lo spazio tra i denti trasporta una quantità esatta e invariabile di fluido per ogni giro dell’albero. A regimi alti si ottengono grandi portate per il travaso. Riducendo e controllando i giri del motore elettrico (tramite inverter), si eroga una quantità di fluido con precisione chirurgica per il dosaggio.
4. Il mio fluido contiene particelle solide e minerali. La pompa si usurerà rapidamente?
   Non se dimensionata correttamente. La Serie CR è progettata prevedendo l’usura. Per fluidi fortemente abrasivi, Pompe Casali fornisce versioni speciali. Queste sono realizzate con materiali induriti termicamente e trattamenti superficiali anti-usura che resistono all’azione abrasiva delle cariche minerali e dei polimeri.
5. Qual è il fluido termovettore ideale da far scorrere nella camicia di riscaldamento?
   La camicia della Serie CR è progettata per sopportare diverse pressioni e fluidi termovettori in base all’impianto del cliente. La soluzione più comune ed efficiente per l’industria del bitume è l’olio diatermico. È possibile alimentare le intercapedini anche con vapore industriale o acqua surriscaldata.
