Pompe per Spanditrici di Bitume: L’Evoluzione Fluidodinamica della Serie SB

Nel complesso panorama della progettazione di macchine per la costruzione e la manutenzione stradale, gli ingegneri si scontrano quotidianamente con sfide termodinamiche e meccaniche di altissimo livello. Movimentare leganti stradali ad alte temperature (spesso tra i 150°C e i 180°C) richiede componenti idraulici che non siano solo robusti, ma progettati chirurgicamente per gestire la complessa viscosità del prodotto, un parametro reologico che muta drasticamente al variare dei gradi centigradi.

In questo scenario operativo, non c’è spazio per le inefficienze impiantistiche. Dal 1955, Pompe Casali rappresenta l’eccellenza ingegneristica italiana nella fluidodinamica per l’industria pesante. Attingendo a decenni di collaudi sul campo, il nostro reparto R&D ha concepito la Serie SB: una linea particolarissima di pompe per spanditrici di bitume, sviluppata per abbattere la complessità a bordo macchina e offrire agli allestitori un modulo di pompaggio integrato e ad altissima efficienza.

Installazione ingegnerizzata: la flangiatura su cisterne fisse o mobili

Il primo, grande limite degli impianti di spargimento tradizionali risiede nel layout di installazione. Spesso, la pompa volumetrica viene ancorata al telaio del veicolo industriale, distante dal serbatoio. Questa configurazione obbliga i progettisti a prevedere lunghe tubazioni di aspirazione. Quando si tratta bitume, tubazioni lunghe si traducono inevitabilmente in dispersioni termiche, rischio di ostruzioni da raffreddamento e, soprattutto, un innalzamento pericoloso del rischio di cavitazione dovuto all’elevato sforzo in aspirazione.

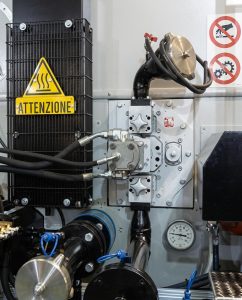

L’architettura della Serie SB risolve il problema alla radice. Questa linea di pompe ad ingranaggi è stata studiata per annullare la linea di aspirazione, venendo flangiata direttamente sulle cisterne, fisse o mobili.

Sia che si tratti del serbatoio in un impianto di produzione di conglomerato bituminoso (installazione fissa), sia che si tratti dell’autobotte di un camion spanditrice (installazione mobile), la pompa preleva il fluido direttamente dal cuore caldo del serbatoio. Questo layout ottimizza gli ingombri del veicolo, riduce drasticamente i punti di saldatura e di potenziale perdita del circuito, ma soprattutto garantisce un’aspirazione costantemente “sotto battente”, massimizzando l’efficienza volumetrica della macchina.

Il cuore operativo: le valvole incorporate per l’automazione totale

Il vero capolavoro ingegneristico che posiziona la Serie SB come leader di mercato per le macchine stradali è il suo rivoluzionario blocco di controllo idraulico. Ogni pompa è infatti equipaggiata con due valvole incorporate, perfettamente integrate nel corpo in ghisa della macchina.

Per assecondare ogni livello di automazione richiesto dai capitolati, queste valvole sono disponibili sia in versione ad azionamento manuale (tramite robuste leve esterne), sia nella più avanzata configurazione con valvole motorizzate per pompe. Scegliendo la versione motorizzata, l’allestitore può cablare la pompa direttamente al PLC (Programmable Logic Controller) del veicolo, permettendo all’operatore di gestire l’intero ciclo del bitume dal pannello touchscreen in cabina.

La combinazione di queste valvole permette di eseguire quattro operazioni fluidodinamiche essenziali, eliminando la necessità di installare complessi (e costosi) collettori esterni o pompe ausiliarie:

1. Carico della cisterna: La pompa aspira il legante da una fonte esterna (come un’autobotte di rifornimento in cantiere) e lo spinge all’interno della spanditrice in modo rapido e sicuro, riducendo i tempi morti di approvvigionamento.
2. Ricircolo interno: Il bitume viene aspirato e reimmesso immediatamente nel serbatoio. Questa operazione continua è vitale per prevenire la stratificazione delle emulsioni, mantenere in sospensione i polimeri nei bitumi modificati e omogeneizzare la temperatura generata dai bruciatori.
3. Scarico cisterna (Spandimento): È l’operazione di lavoro primaria. La pompa eroga il fluido in pressione verso la barra spruzzatrice posteriore. La linearità volumetrica degli ingranaggi Casali garantisce un flusso costante e perfettamente proporzionale alla velocità di avanzamento del veicolo.
4. Trasferimento del fluido senza passare dalla cisterna: Grazie a un ingegnoso bypass interno alle valvole, la Serie SB può agire da semplice stazione di pompaggio autonoma. Può prelevare il bitume da un serbatoio A e spingerlo verso un serbatoio B, bypassando totalmente la cisterna su cui è installata, garantendo una versatilità ineguagliabile in cantiere.

Sicurezza totale e termodinamica: riscaldamento e sovrappressione

Gestire fluidi non newtoniani ad alta temperatura impone un focus assoluto sulla sicurezza dell’operatore e sull’integrità strutturale dell’impianto.

Per scongiurare il blocco degli ingranaggi dovuto alla solidificazione del bitume a impianto fermo, le macchine della Serie SB sono dotate di un circuito di riscaldamento integrato (o “camicia”). L’allestitore può collegare questo circuito alla linea dell’olio diatermico o del vapore della spanditrice. Riscaldando il corpo pompa prima dell’avviamento, si elimina il rischio di shock termico e si garantisce un avvio dolce, proteggendo il motore idraulico e il giunto di trasmissione.

Infine, l’elemento salvavita per eccellenza: la valvola di sovrappressione (o valvola limitatrice di pressione). Poiché le pompe ad ingranaggi muovono volumi fissi di fluido, una chiusura accidentale della linea di mandata (ad esempio per ugelli otturati sulla barra spruzzatrice) causerebbe un picco di pressione devastante. La Serie SB integra questa valvola tarabile direttamente a bordo: superata la soglia di sicurezza, la molla cede e il fluido viene bypassato internamente all’aspirazione, proteggendo l’impianto da scoppi o rotture meccaniche catastrofiche.

Semplifica l’allestimento, abbatti il TCO: Contatta Pompe Casali

Per un progettista o un allestitore di macchine industriali, scegliere la Serie SB significa abbattere il Total Cost of Ownership (TCO) in fase di produzione. Meno tubazioni da saldare, meno valvole esterne da acquistare e cablare, minori rischi di collaudo e un design estremamente compatto.

Eleva lo standard ingegneristico delle tue spanditrici. Contatta il nostro ufficio tecnico oggi stesso: i nostri ingegneri sono a tua completa disposizione per analizzare il P&ID del tuo progetto, selezionare la cilindrata corretta della Serie SB e configurare le valvole motorizzate su misura per le tue esigenze operative.

FAQ – Domande Frequenti sulla Serie SB per Spanditrici

1. Perché è preferibile flangiare la pompa direttamente alla cisterna mobile?
   Flangiare la pompa a diretto contatto con la parete della cisterna elimina le tubazioni di aspirazione aeree. Questo previene il raffreddamento e la solidificazione del bitume nei tubi durante i trasferimenti del veicolo, scongiurando fenomeni di cavitazione e garantendo che la pompa aspiri fluido sempre alla temperatura ottimale di stoccaggio.
2. Qual è il vantaggio operativo delle valvole motorizzate per pompe?
   L’automazione. Con le valvole motorizzate, l’operatore non deve scendere dal veicolo, indossare DPI e agire manualmente su leve roventi a ridosso della cisterna. Può passare dalla fase di ricircolo continuo alla fase di scarico per lo spandimento semplicemente agendo sul PLC o sul joystick in cabina.
3. Come agisce esattamente la valvola di sovrappressione integrata?
   È un meccanismo di sicurezza puramente meccanico a molla. Se la pressione nella linea di mandata supera il limite di guardia (tarato in fabbrica o dall’utente), la valvola si apre. Questo crea un corto-circuito interno che rimanda il bitume all’aspirazione, impedendo che la pressione rompa i giunti, il motore o scoppi le tubazioni flessibili.
4. Il circuito di riscaldamento può funzionare solo ad olio diatermico?
   L’olio diatermico è il fluido termovettore più efficiente e diffuso per queste applicazioni industriali. Tuttavia, l’intercapedine del circuito di riscaldamento delle Pompe Casali può essere attraversata, in base alla configurazione dell’impianto del cliente, anche da vapore o acqua surriscaldata.
5. Posso utilizzare questa pompa per gestire le emulsioni oltre al bitume puro?
   Certamente. La Serie SB è idonea per la gestione di bitumi puri, bitumi modificati con polimeri ed emulsioni bituminose (sia acide che basiche). In quest’ultimo caso, la funzione di ricircolo garantita dalle valvole è fondamentale per mantenere omogenea la fase dispersa dell’emulsione.
